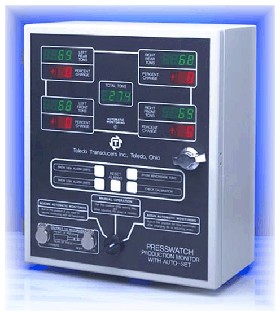

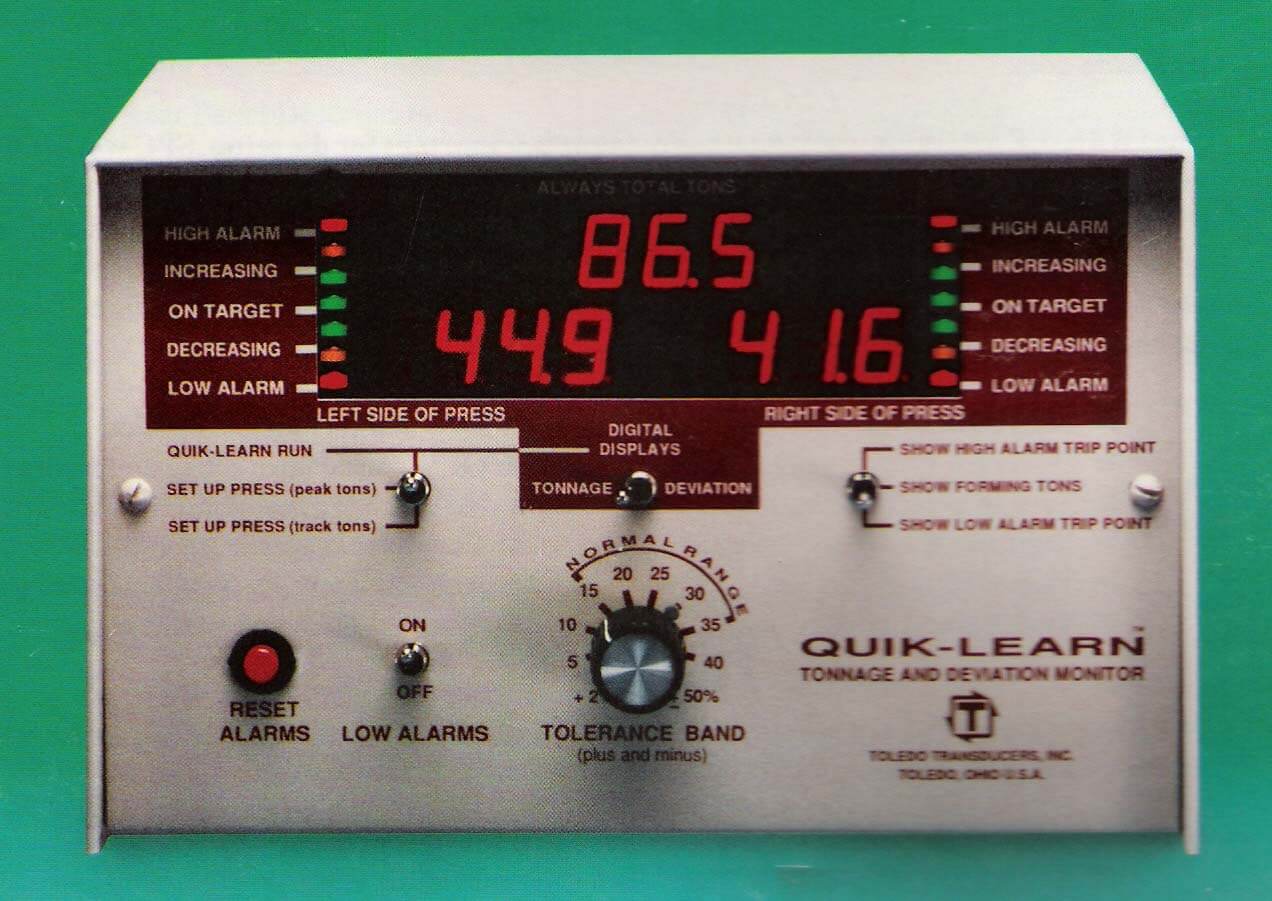

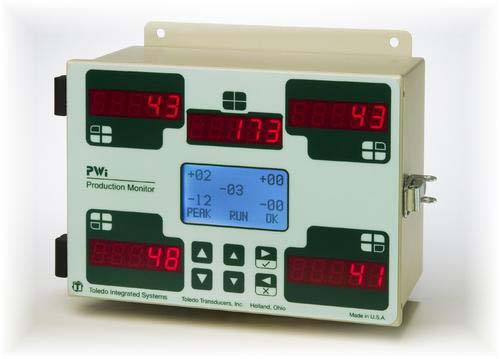

Monitor de Carga
Sensores instalados na estrutura da prensa medem a força aplicada a cada golpe do martelo, apresentando o valor do carregamento em toneladas através de mostradores digitais.
Possibilita a programação de limites de carga (superior e inferior) identificando problemas durante o processo de estampagem como passo fora, falha na saída da(s) peça(s), cavacos na ferramenta, quebra de punções, alteração na dureza do material entre outros.
Adaptáveis a prensas tipo “C” ou “H” (2 ou 4 canais) auxiliam na preparação da máquina (ajuste da pressão de trabalho) reduzindo o tempo de “set up”. Permite, ainda, a verificação do balanceamento e determinação do ponto de reafiação da ferramenta.
Monitor para Proteção de Ferramentas
Equipamento destinado ao gerenciamento dos processos de estampagem em prensas, garantem a integridade da prensa e das ferramentas, bem como a qualidade das peças produzidas.
Características Técnicas:
- Leitura da posição do martelo por encoder;
- Indicação da velocidade e posição angular do martelo;
- Memória para armazenamento de até 120 receitas;
- Contadores para número total de peças e lote de produção.
| Função para monitoramento de sinais: | Came programável para acionamento sincronizado: |
| Avanço (passo) curto ou longo | Avanço do alimentador |
| Falha na saída de peças | “Pilotagem” do alimentador |
| Pino piloto "fora” | Soprador de ar |
| Dobra da fita | Oleadores |
| Final da fita | Funções especiais em ferramentas |
| Erro de posição em "transfers " entre outros | Auxiliares |
